Perkenalan

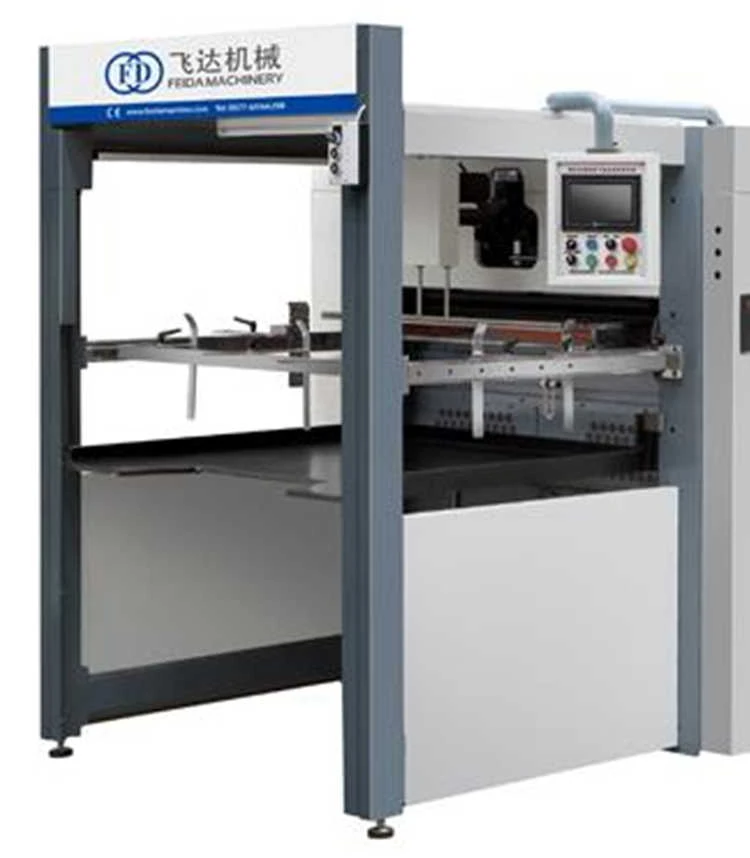

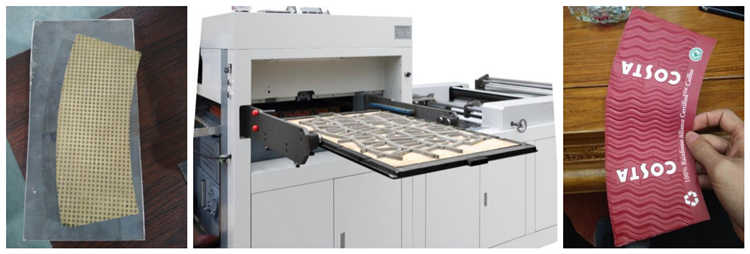

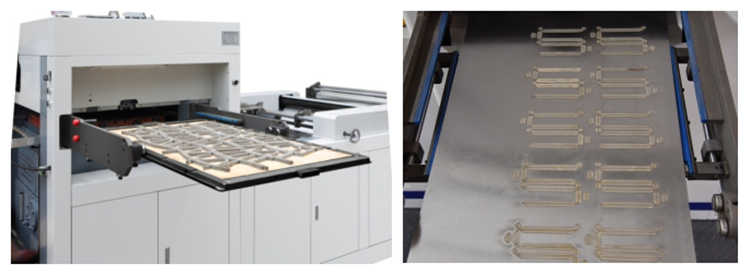

Mesin Pemotong Garis Lekukan dapat digunakan untuk produksi kemasan produk seperti karton, kotak makanan ringan, dan kotak susu karena dapat memotong semua jenis produk kertas dan juga membuat garis lekukan kertas. Ini mengadopsi sistem pelumasan paksa untuk memastikan pasokan reguler oli penggerak utama, sehingga mengurangi gesekan dan memperpanjang masa pakai alat berat. Pada saat yang sama, produk dapat secara otomatis mengelupas kertas bekas, sangat meningkatkan efisiensi produksi. Produk jadi akan diturunkan secara otomatis dengan aksi sakelar induksi padat, sehingga tidak perlu mengambil kertas secara manual selama seluruh proses pemotongan mati. Produk ini menjadi pilihan utama pemasok yang ingin meningkatkan produksi dan mengurangi biaya.
Fitur
1. Mesin Pemotong Garis Lekukan dapat mencapai pemotongan yang akurat saat berjalan dengan kecepatan tinggi, dan tidak akan menghasilkan kebisingan yang besar pada saat yang bersamaan. Ini sangat ramah terhadap lingkungan operasi.
2. Produk kami dilengkapi dengan filter, sehingga kualitas minyak pelumas dapat dikontrol.
3. Sistem pengaman dapat memberikan alarm dan menghentikan pengoperasian mesin saat bahan baku habis, dan juga dapat mematikan mesin saat mesin kelebihan beban untuk meningkatkan keamanan.
4. Operator dapat secara akurat mengontrol posisi die-cutting dan ukuran produk melalui sistem fotolistrik dan sistem kontrol komputer.
Spesifikasi teknis
Model | FD-1200X640 |
Area pemotongan maks | 1170mmx600mm |
Presisi pemotongan | ±0.15mm |
Berat gram kertas | 120-600g/㎡ |
Kapasitas produksi | 160-200kali/mnt |
Kebutuhan tekanan udara | 0.5Mpa |
Konsumsi tekanan udara | 0.25m³/mnt |
Tekanan pemotongan maks | 300T |
Berat | 11T |
Diameter rol maks | 1600mm |
Kekuatan total | 12KW |
Dimensi | 6500x2800x2000 |
Perkataan:
1. Istilah Harga: FOB ningbo / pelabuhan shanghai, Cina
2) Jangka waktu pembayaran: TT (deposit 30 persen, saldo 70 persen sebelum pengiriman).
3) Waktu pengiriman: 90 hari kerja setelah menerima setoran
4) Layanan purna jual:
1. Garansi suku cadang selama satu tahun sejak tanggal pemasangan.
2.Kirim teknisi untuk pemasangan & pelatihan. Pembeli menanggung biaya (tiket bulat, akomodasi, dan uang saku 100 USD per hari).
5) Sertifikat: CE, ISO

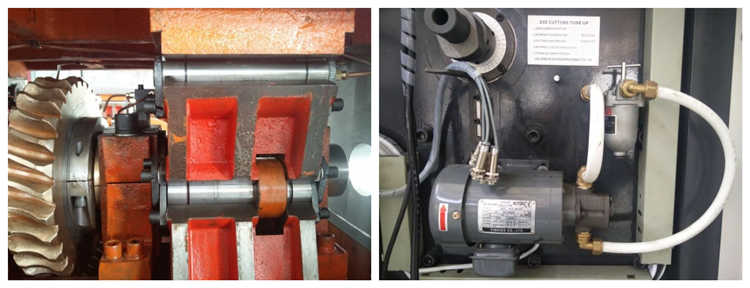

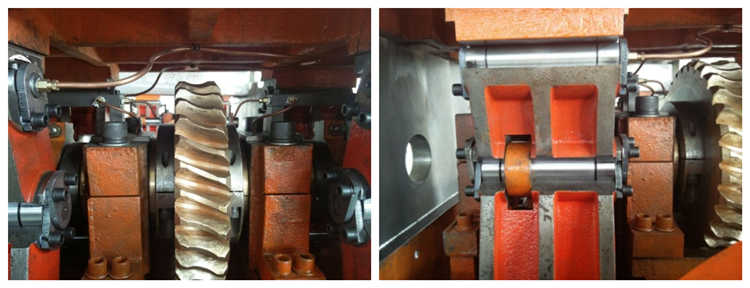

Lubrikasi
Kertas diblokir alarm: sistem alarm membuat mesin berhenti saat pengumpanan kertas diblokir.

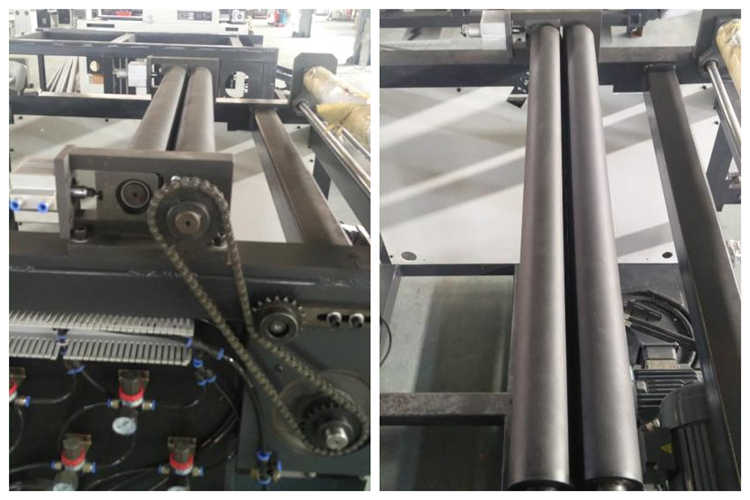

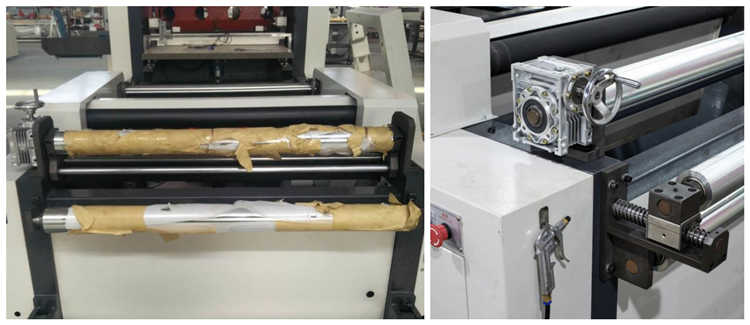

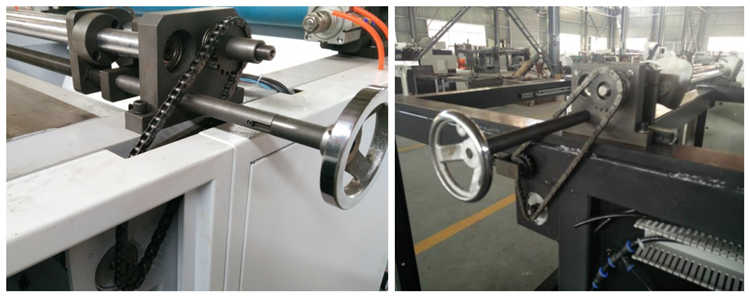

Unit Pemberian Makan: Unit Pemberian Makan: Mengadopsi tanpa poros pneumatik dan hidraumatik, dapat mendukung 3'', 6'', 12''. Max gulungan kertas diameter 1.6m.

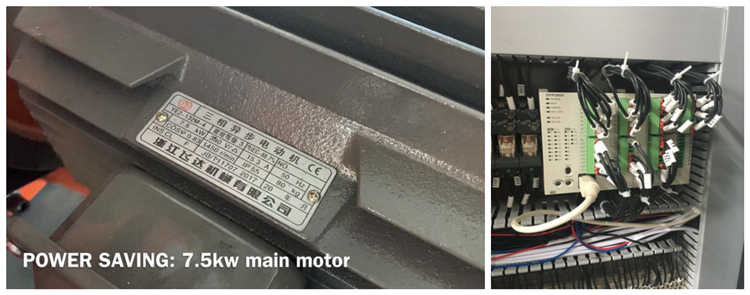

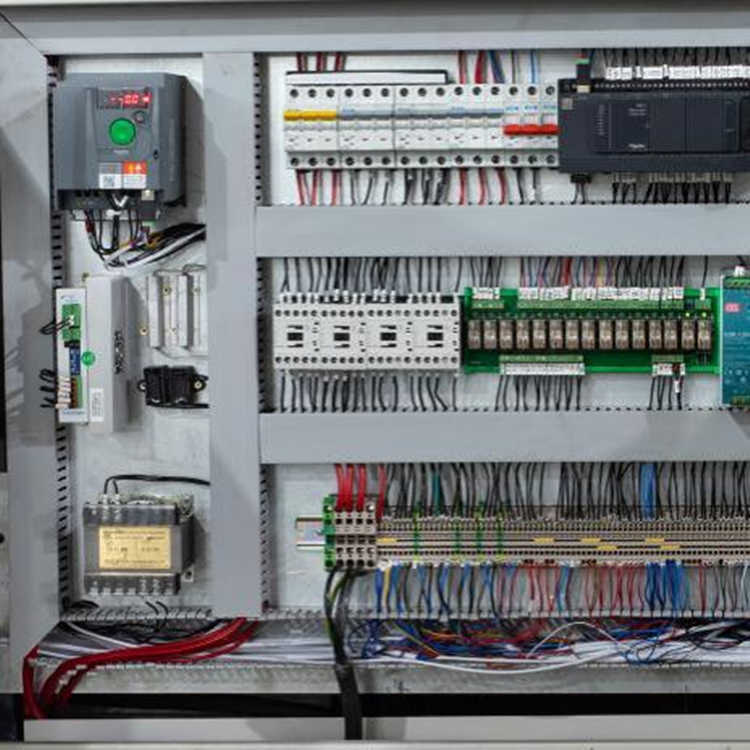

Konfigurasi Listrik
| Motor steper | Schneider |
Motor pengatur tekanan | Taiwan |
pengemudi servo | Schneider |
Sensor Warna | Sakit |
PLC | Schneider |
Konverter frekuensi | Schneider |
Semua bagian listrik lainnya | Schneider |

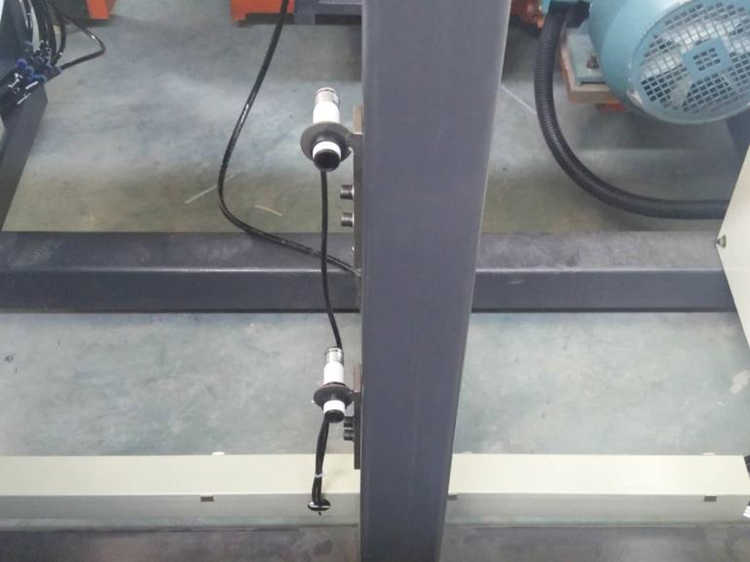

Sakelar fotolistrik | Leuze |
silinder udara utama | AirTAC |
Katup solenoid dan bagian lainnya | AirTAC |
Kopling pneumatik | Cina |
Bantalan utama | Jerman |
Prosedur Operasi Keselamatan
1. Tata letak peralatan bengkel yang menggunakan Mesin Pemotong Garis Indentasi harus masuk akal, tanah jalan harus rata, dan jalur harus tidak terhalang.
2. Arah pemasangan harus kondusif untuk operasi yang aman, dengan operator menghadap dinding, dan jarak bersih minimum dari bangunan dan fasilitas di sekitarnya tidak boleh kurang dari 0.8m.
3. Lokasi mesin harus memenuhi kondisi lokasi untuk operasi pengangkatan dan pemeliharaan vertikal.
4. Cangkang logam motor dan kotak kontrol listrik mesin harus memiliki perlindungan nol atau pentanahan yang baik.
5. Kabel yang terbuka harus dilindungi oleh selongsong pelindung, dan kabel dengan voltase berbeda harus menggunakan selongsongnya sendiri.
6. Unit pengguna membuat file teknis keselamatan untuk mesin dan mencatat situasi produksi keselamatan.
7. Operator harus melakukan pendidikan keselamatan dan pelatihan teknis profesional.
8. Dilarang keras mengoperasikan pekerja dalam shift berturut-turut, dan tidak boleh kurang dari 2 orang bila perlu menambahkan poin ke satu mesin.
9. Operator harus mengenakan baju terusan lengan ketat dan menggunakan penutup jari karet khusus.
10. Ketinggian pengoperasian harus sedemikian rupa sehingga operator tidak berjinjit atau membungkuk saat berdiri dan bekerja.
11. Mesin ini harus dilengkapi dengan perangkat pelindung tipe tangan atau perangkat pelindung batang tekan pada bingkai tekanan.
12. Perlindungan mekanik dan listrik dan perangkat kopling harus diperiksa khusus setidaknya sekali setiap dua hari kerja. Ada tiga jenis inspeksi: penampilan, interior dan operasi.
13. Tutup pelindung yang dibuka sementara karena pemeriksaan harus dikembalikan dan dikencangkan tepat waktu sebelum dapat dioperasikan setelah selesainya setiap pekerjaan pemeriksaan.
14. Sebelum commissioning, perangkat pelindung harus diterima oleh departemen manajemen peralatan dan departemen teknologi keselamatan sesuai dengan standar ini. Setelah lulus penerimaan, tes dapat dilakukan.
15. Sebelum pengoperasian, operator harus memeriksa peralatan dan alat pengaman tanpa beban. Produksi hanya dapat dilakukan setelah kinerja setiap bagian normal.
16. Apabila terjadi kondisi abnormal pada alat pelindung dan komponen utama lainnya selama pengoperasian yang membahayakan keselamatan pribadi, maka harus berhenti dan melapor kepada pimpinan. Tidak ada yang diizinkan untuk memproduksi sampai kesalahan dihilangkan.
17. Dilarang keras mengambil dan mengambil selama operasi. Tidak diperbolehkan mengisi ulang atau mengambil kertas dari kedua sisi perangkat.
18. Personel yang memperbaiki, memelihara, dan memeriksa mesin pemotong garis Lekukan harus memahami peralatan dan standar ini serta mematuhi persyaratan standar ini.
